SBXNY-CZ-41純電動變速箱拆裝實訓臺
一、功能簡介

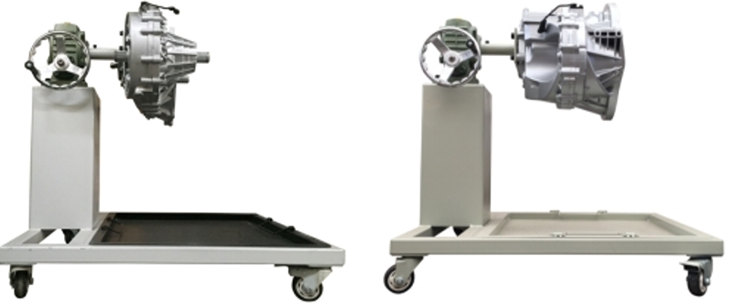

1.純電動變速箱拆裝實訓臺采用翻新比亞迪E5 新能源汽車變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二、技術規格
1.設備外形：1000×600×1100mm (長×寬×高)
2.立柱與鋼管：立柱200*200*5mm，鋼管40*40*3mm
3.萬向腳輪：前二只萬向帶鎖止功能腳輪，2后二只萬向腳輪，腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.腳輪：60mm×50mm(直徑×寬度)，腳輪支撐：1.0T
5.減速機：MOPA70；1：70
三、實訓（實驗）項目
新能源汽車變速器結構與原理認知實訓。
新能源汽車變速器拆裝與檢測實訓。
四、基本配置
新能源汽車變速器總成(附件齊全，易于拆裝,翻新 比亞迪E5)、拆裝翻轉架(帶自鎖腳輪裝置,帶立柱鋼管200*200*5mm,950×680×850mm長×寬×高，帶減速機可做軸向任意角度的翻轉和靜止)、大面積接油盆(660×590×35mm長×寬×深)、減速機構（帶搖手盤等附件，WPA70）。
五、純電動汽車減速器虛擬仿真模型
1、以純電動汽車減速器為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現純電動汽車減速器的結構原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。
2、擬現實3D仿真系統利用人機交互系統具有強大的交互操作功能：
具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。
3、虛擬現實3D仿真系統符合院校純電動汽車教學大綱，對其進行子系統分解學習。
4、虛擬現實3D仿真系原理統教學功能：
通過三維仿真技術模擬純電動汽車減速器的工作原理。
5、虛擬現實3D仿真系統模擬拆裝教學功能：
模型按照原廠維修手冊標準的拆裝順序進行程序化設計，學生在分解和裝配減速器總成時必須按照科學的順序進行操作，有助于規范學生的實操標準。
6、虛擬現實3D仿真系統具有結構認知功能：
三維模型對減速器總成的每個零部件等部件進行專業術語標識，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。
|
|
