SB-DQZN-2電氣智能控制PLC 技術實訓裝置
一、產品概述
電氣智能控制PLC 技術實訓裝置具有電氣控制系統的電路設計、安裝和布線，傳感器接線與調整、PLC編程、模擬量模塊應用、人機界面組態、電機驅動（含變頻器及對應電機、伺服驅動器及伺服電機、繼電控制與保護、溫度控制器、增參數設定、以及典型機床控制電路故障排除等功能。裝置中多參量實時手工給定（如速度實時變化給定、溫度變化實時給定、距離變化實時給定等），實現了系統控制的實時控制，真實的模擬和反映了工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力培養設備，通過在該設備上實訓，可使學生職業能力得到大幅度提升。

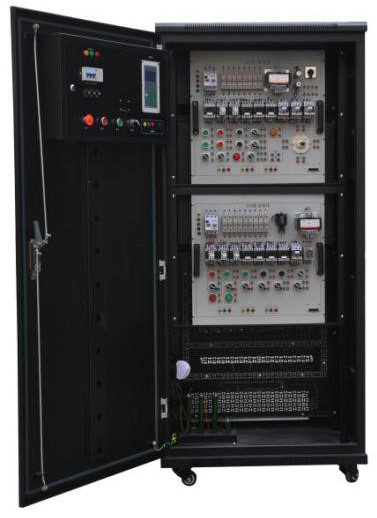

參考圖（以實物圖為準）
電氣智能控制PLC 技術實訓裝置以標準的配電柜為主柜，合理利用柜體的空間，科學地布置電器及配套實驗器材，本實用新型的目的在于克服上述現有技術中的不足之處，提供一種占地面積小、布局合理、結構緊湊、功能齊全，提高考核效率的創新技術方案。該種維修電工教學柜式實訓考核裝置，包括有柜架、觀察窗、儀表操作盤、電氣系統、電機機組組成，
二、主要設備構成
（1）邏輯控制單元
西門子S7-200SMART可編程控制器套件1套：
1)控制器CPU 集成輸入/輸出：24 路數字量輸入 24V直流輸入，16路晶體管輸出24 V直流，
2)模擬輸出模塊EMAM03 2路模擬量輸入1路模擬量輸出；
3)以太網電纜；
4）所有I/O口均采用插接和端接兩種方式。
（2）數據可視化單元
采用昆侖通態MCGS TPC7062Ti，供電電壓24±20%VDC，Cortex-A8 CPU，主頻600MHz,內存128M； 7英寸高亮度TFT液晶顯示屏，分辨率800×480，四線電阻式觸摸屏（分辨率4096×4096）；集成以太網接口、RS232、RS485、USB接口，可擴展CAN總線接口，產品經CE/FCC認證，防護等級IP65，預裝MCGS嵌入式組態軟件（運行版），具備強大的圖像顯示和數據處理功能。和PLC之間通過TCP/IP進行通信控制。
（3）指示燈與按鈕單元
1.旋轉開關L16A L16A 1只
2.急停開關 L16A 1只
3.按鈕開關L16A 綠色（復位） 1只
4.按鈕開關L16A 紅色（復位） 1只
5.指示燈AD16 AD16-16C黃色 1只
6.指示燈AD16 AD16-16C綠色 1只
7.指示燈AD16 AD16-16C紅色 1只
（4）交流接觸器模塊
交流接觸器 CJX2-0910 220V電壓 3只，中間繼電器 繼電器AHN22324+繼電器座AHNA21 24V電壓 5套，熱繼電器 JR36-20 4.5A-7.2A 3只
（5）變頻控制對象
變頻器V20 0.75kw（帶485通訊）數字量輸入4；數字量輸出1個繼電器轉換觸點DC30V 0.5A，1個晶體管DC30V 0.5A；插接式端子，絕緣。現場總線協議：RS485通訊；功率0.37KW，一臺三相異步電機，率180W，
（6）伺服系統
伺服驅動器一臺，功率200W，供電電壓220V,支持脈沖控制，模擬量控制，通訊控制，伺服電機一臺，功率200W，不帶剎車，增量編碼器
（7）步進電機模塊和步進驅動器模塊
步距角 1.8°C ± 5% ，相電流 (A) 3.0 ，保持扭矩 (Nm) 0.9 ，阻尼扭矩 (Nm) 0.04 ，相電阻 (Ω) 0.65±10% ，相電感 (mH) 2.5±20% ，電機慣量(kg.cm2) 0.26 ，
電機長度 L(mm) 54 ，引線數量 4，電機驅動器供電電壓：直流24V ～40V輸出相電流：3.0A～5.8A，控制信號輸入電流：6～16mA重量≤0.7Kg
（8）直線運動多點位控制單元
步進驅動器1只，步進電動機1只，光電傳感器4只，電位器1只，同步輪2只，同步帶1根，帶刻度直線導軌1根船型開關1只，黃、綠、紅點動按鈕各1只，固定支架2只，安全插口15只
（9）氣動機械手單元
四自由度氣動機械手一臺，由單桿氣缸1只，雙桿氣缸一直，旋轉氣缸一直，電磁閥4個，磁性開關若干，底座，標準鋁型材，物料塊等組成。
(10) 壓力傳感器模塊
由壓力傳感器，底座，連接桿，料塊，對物體進行稱重
（11）可編程邏輯單元
由十字路口交通燈、搶答器、電梯控制、混料系統、數碼管顯示控制、天塔之光、音樂噴泉，溫度控制閉環控制，直流電機控制等
三、可實訓項目
（1）PLC的置位指令練習
（2）PLC的復位指令練習
（3）PLC的移動指令練習
（4）PLC的傳送指令練習
（5）PLC的邊沿指令練習
（6）PLC的觸發器指令練習
（7）直流電機控制
（8）溫度控制閉環控制
（9）音樂噴泉
（10）天塔之光
（11）數碼管顯示控制
（12）混料系統
（13）電梯控制
（14）搶答器
（15）十字路口交通燈
（16）紅綠燈的PLC控制實訓
（17）多級傳輸帶PLC控制實訓
（18）觸摸屏的基本畫面編輯實訓
（19）觸摸屏通訊參數設置實訓
（20）觸摸屏上下載程序?qū)嵱?xùn)
（21）觸摸屏的交通燈控制實訓
（22）PLC與觸摸屏通訊實訓
（23）伺服電機的參數設置
（24）伺服電機的外部端子控制
（25）伺服電機的位置控制
（26）伺服電機 模擬量控制
（27）伺服電機通訊控制
（28）變頻器參數設置
（29）變頻器面板啟停
（30）變頻器外部端子啟停
（31）變頻器模擬量控制
（32）變頻器通訊控制
（33）觸摸屏、PLC、變頻器總線通訊控制
（34）觸摸屏、PLC、伺服電機脈沖控制
（35）壓力傳感器實驗
（36）PLC溫度的轉換控制
（37）PLC溫度PID恒溫控制練習
（38）PLC與電流表RS485通訊
（39）PLC與電壓表通訊
|
