SB-CSET-LY-09樓宇工程綜合布線系統實訓平臺
1、樓宇工程綜合布線系統實訓設備概述
樓宇工程綜合布線系統實訓裝置是一套集成化通用的傳輸系統，是一種開放式的傳輸平臺，它綜合了智能建筑中的語音、數據、圖像信號，并將多種設備納入這套標準的配線系統，各種設備可以方便地插入統一的、標準的信息插座，有效地提高了傳輸系統的兼容性，滿足設備擴充和重新組合的需要，促進了通信、信息網站結構的通用化、集成化和模塊化。
綜合布線系統"是根據目前智能樓宇自動化專業的實踐內容精心設計的綜合實踐系統，采用立式結構，結合當前綜合布線的發展現狀和未來趨勢，全面實現反映了綜合布線的工作區子系統、水平布線子系統、垂直干線子系統、樓層設備間子系統、和管理子系統，并通過計算機網絡系統實現與外部的信息交換。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

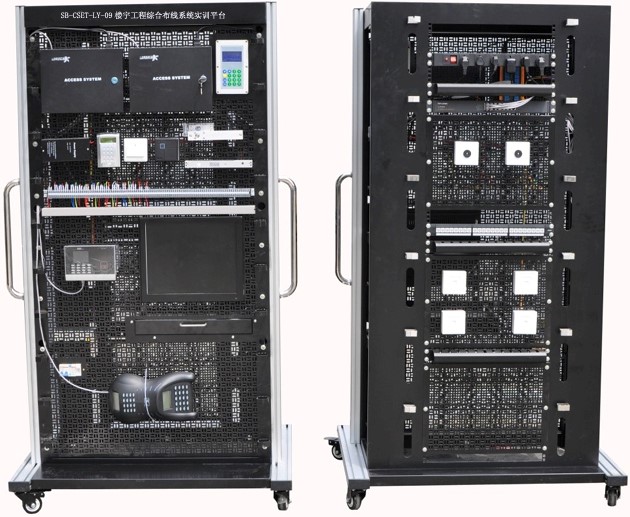

參考圖片
綜合實驗儀能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障，網絡跳線測試儀四組中的兩組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
故障模擬功能。例如：跨接、反接、短路、斷路。
落地安裝，立式操作，穩定實用，節約空間。
具有5000次以上壓接線端接實訓功能。
實訓功能：
立式實訓平臺具有布線穿管和安裝網絡插座實訓功能。
1、網絡配線和端接實訓
每次端接有對應的指示燈直觀顯示端接電氣連接狀況和線序，能夠直觀顯示和判斷跨接、反接、短路、斷 路等故障。
2、網絡跳線制作和測試實訓
同時測量4根網絡跳線，能 夠直觀判斷跨接、反接、短路、斷路等故障，其中2組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
3、測試鏈路端接和實訓
實驗儀與網絡配線架、通 信跳線架、跳線等組合，進行多種測試鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3根跳線，端接 6次。每組鏈路路由為：儀器RJ45口（下排）→配線架RJ45口→配線架網絡模塊→ 通信跳線架模塊下層→通信跳線架模塊上層→儀器RJ45口（上排）。
要求鏈路端接正確，每段 跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
4、永久鏈路端接和實訓。
實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種永久鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3 根跳線，端接6次。每組鏈路路由為：儀器面板通信模塊（下排）→配線架RJ45口 →配線架網絡模塊→通信跳線架模塊下層→通信跳線架模塊上層→儀器面板通信 模塊（上排）。
要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
5、進行布線穿管和安裝網絡插座實訓功能。
6、網絡鏈路測試平臺功能。
7、實訓考核功能。指示燈和液晶直接顯示考核結果，易評判和打分。
2、技術指標
(1)電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3)整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、主要配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
立式實訓臺 |
臺 |
1 |
|
|
2 |
網孔板安裝模塊 |
塊 |
8 |
|
|
3 |
網孔板用膨脹固定件 |
個 |
100 |
|
|
4 |
線纜管理架 |
個 |
12 |
|
|
5 |
電源管理模塊 |
臺 |
1 |
|
|
6 |
嵌入式編程主機與顯示器模塊 |
套 |
1 |
|
|
7 |
單口面板 |
只 |
10 |
|
|
8 |
雙口面板 |
只 |
10 |
|
|
9 |
超五類非屏蔽RJ45插座模塊 |
只 |
20 |
卡線式 |
|
10 |
超五類非屏蔽RJ11水晶頭 |
只 |
100 |
|
|
11 |
超五類非屏蔽RJ45水晶頭 |
只 |
100 |
|
|
12 |
光纖插座（SC） |
只 |
1 |
|
|
13 |
光纖插座（LC） |
只 |
1 |
|
|
14 |
86底盒 |
只 |
20 |
|
|
15 |
超五類24位RJ45插座 |
只 |
4 |
|
|
16 |
管理線盤 |
只 |
3 |
|
|
17 |
光纖分線盒（12芯） |
臺 |
3 |
|
|
18 |
光纖跳線 |
根 |
12 |
SC-SC |
|
19 |
光纖跳線 |
根 |
12 |
LC-LC |
|
20 |
光纖跳線 |
根 |
12 |
ST-ST |
|
21 |
語音跳線 |
根 |
10 |
|
|
22 |
數據跳線 |
根 |
20 |
|
|
23 |
光纖適配器 |
只 |
12 |
SC |
|
24 |
光纖適配器 |
只 |
12 |
LC |
|
25 |
光纖適配器 |
只 |
12 |
ST |
|
26 |
110式100回線高頻接線模塊盤 |
臺 |
1 |
|
|
27 |
IDC語音模塊 |
只 |
20 |
5對 |
|
28 |
三類2對電纜 |
箱 |
1 |
|
|
29 |
超五類4對UTP電纜 |
箱 |
1 |
|
|
30 |
25對UTP電纜 |
米 |
10 |
|
|
31 |
打線工具 |
把 |
1 |
1對 |
|
32 |
打線工具 |
把 |
1 |
5對 |
|
33 |
交換機 |
臺 |
1 |
100M\1000M自適應 |
|
34 |
路由器 |
臺 |
1 |
|
|
35 |
電話程控交換機 |
臺 |
1 |
|
|
36 |
光纖收發器 |
對 |
1 |
|
|
37 |
網絡測試儀 |
臺 |
1 |
|
|
38 |
綜合實驗儀 |
臺 |
1 |
|
3、實踐項目
-
設備間子系統實踐
-
工作區子系統實踐
-
管理區子系統實踐
-
配線區子系統實踐
-
干線（垂直）子系統實踐
-
水平子系統實踐
-
干線子系統實踐
-
建筑群子系統實踐
-
數據模塊、語音模塊、光纖模塊制作實踐
-
數據、語音安裝調試實踐
-
數據、語音通信、交換傳輸實踐
|
